PETG 使用のための 3D プリンタ改良

3D プリンタ (AnyCubic Kossel 2 号機) で PETG フィラメントによる印刷ができるようにするため,改良が必要になった. これまで何回かためしたところエクストルーダでフィラメントがジャムになる事故がしばしば発生した. 発生箇所に PTFE パイプをつけることで,ジャムをふせぐようにした.

ジャムが発生する原因は,2 号機のエクストルーダでは押しだされたフィラメントがパイプにはいるまでの距離がながく,フィラメントにかかるちからがまっすぐつたわらないことにあった. このエクストルーダは 2 号機にもともとついていたものとはちがって,Aliexpress で 1 個だけ買ったものだ.

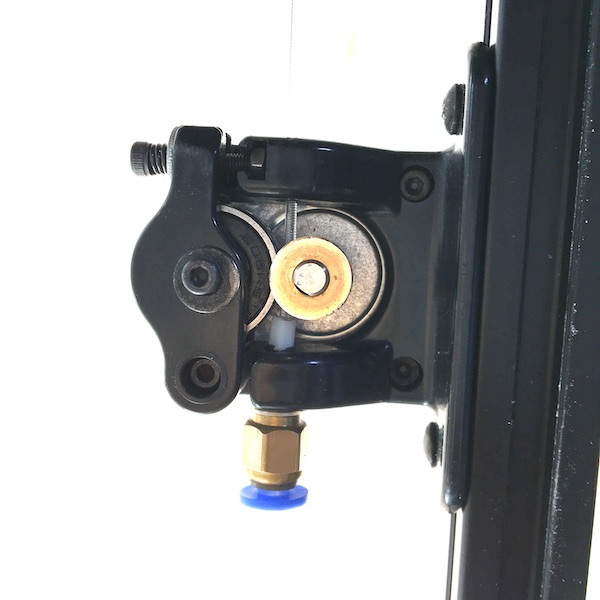

エクストルーダを交換することもかんがえたが,交換部品がたりないため,これまでつかってきたものを改良することにした. パイプをとりつけることでジャムが発生しないようにした. 下の写真でプーリの下にある,フィラメントを通している白いものがそのパイプだ. もともとフィラメントが通るだけの直径の穴があいていたのを,3 mm のパイプがさしこめるようにひろげた. パイプが PTFE 製である必要はかならずしもなかったが,かたさや摩擦のすくなさにおいて PTFE が最適だとかんがえた.
