Printrbot+ で 3D 印刷困難なかたちを分割して印刷した

もとのままでは印刷困難なかたちを分割することによって,ただしく印刷できるようにしてみた. 具体的には,コマのかたちだ. コマは設置部分もその反対側もとがっているので,印刷しづらい. しかし,中央の肉厚の部分で水平に切断することによって,比較的容易に印刷できるようになる.

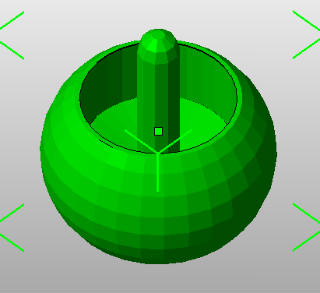

もとのかたちは上の写真のとおりだ. このままでは下の部分が印刷時につぶれやすい (左下の写真の灰色のコマを参照). つぶれると,コマとしてはつかえない.

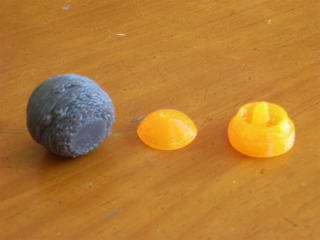

そこで,これを分割して印刷したのが左下の写真のオレンジ色のものだ (tippetop_1piece_v05-8Cut1.stl + tippetop_1piece_v05-8Cut1_export.gcode, tippetop_1piece_v05-8Cut2.stl+ tippetop_1piece_v05-8Cut2_export.gcode). これでもかたちはあまり正確でないが,もっと拡大して印刷すれば,より正確になる. ここではフィラメントと印刷時間をケチって,ちいさいものを印刷している.

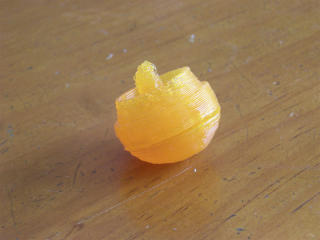

さらに,これを再度加熱して接合したのが右下の写真だ. プリント・ベッドからはがすときにまださめていなかったので変形してしまっている. そのため,2 つの部分が密着していないが,だいたいのかたちはできている. これで一応はまわるが,すぐにとまってしまう. 底面がつぶれてはいないが,よくまわるようにするには,さらに精度が必要なようだ.

RIMG1337.jpg RIMG1364.jpg

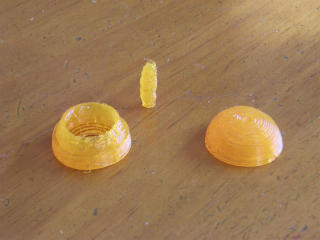

この 2 分割のものを印刷するまえに,まちがって 3 分割したものを印刷してしまった (下の写真,tippetop_1piece_v05Cut1.stl + tippetop_1piece_v05Cut2.stl). これだと 2 回接着しなければならない.
