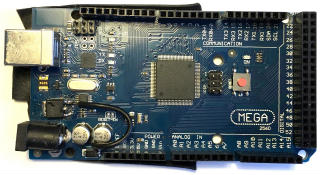

3D プリンタの制御基板の一部である Arduino MEGA のレギュレータを事故でこわしてしまっていたが，マルツに発注していたレギュレータがとどいたので修理して，くみたてを再開した． 基板の銅箔がはがれて，かわりに空中配線が必要になったが，なんとか修理できた．
基板に使用されているのとおなじレギュレータは容易に入手できなかったので，マルツにはべつのレギュレータを発注した． LM1117IDT-5.0/NOPB というものだが，もとのよりややおおきい． また，もとのは足が 3 本ならんででていたが，買ったものはまんなかの足 (端子 2) がみじかくて配線できない． それでも，しらべてみるとまんなかの足 (出力端子) は冷却板とつながっていることがわかった． そちらだけつなげばよい．

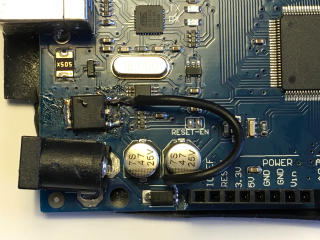

冷却板をはんだづけするにはかなりじっくり加熱する必要があり，こわれるのではないかと心配になったが，だいじょうぶだった． つぎにはんだづけした GND (端子 1) はすぐにつながったが，VCC (端子 3) がつながらない． けむりをはいたもとのレギュレータをはずすときに，VCC がつながっていた銅箔をはがしてしまったらしい． しかたがないので，回路をしらべてダイオードのわきから空中配線した． これで復活した． 電源をつなぐと LED が点滅する． 電圧をはかってみても，12 V から 5 V に降圧していることがわかる．
この Arduino に 3D 印刷用の Ramps 1.4 をとりつけて電源をつないでみたが，Ramps の LED がひからなかった． 原因はよくわからないままだが，Arduino と Ramps をはずして再度つけなおしてみると，今度は Ramps の LED が点滅した．
ところで，電源としてキットには 5 A のアダプタがついているが，Ramps 1.4 には 12 V 電源を 2 個つなぐようになっている． それぞれ 5 A，11 A とかいてある． 1 個のアダプタではこころもとないので，16 A 以上とれる PC の用の電源をつないだ． アダプタをつかわなかった理由はもうひとつあって，それはアダプタ電源をつなぐジャックがこわれていることだ． アースはよいが +12 V をとりだすことができない．
これでハードウェアのくみたては基本的におわり． つぎは Arduino のファームウェアをロードするのだが，まだ工房にインターネットがひけていないので，でなおす必要がある．
