3 台めの 3D プリンタ Kossel のくみたて

Anycubic-Pulley-Version-Unassemble-Delta-Rostock-Reprap-3D-Printer-Kossel-Kit-With-Filament-and-High-Temperature-Heat-Resistant-Adhesive-Tape-0-0.jpg これまでつかってきた 3D プリンタ 「Rostock MAX」 をまず工房に設置したが, これまでよりスペースがひろくなったのでデルタ型のプリンタをもう 1 台,追加する ことにした. Reprap の Kossel を Anycubic 社のキットでつくった.

[キットの選択] キットを買ったのは 1 か月以上まえだ. 類似のキットはいろいろいあるが,ebay.com で買えるなかから,もっとも安価なものをえらんだ. どれがいいかは,くみたててみるまでわからない. 値段と質が比例しているわけではないとおもうので,安価なものにした.

[くみたて開始] 工房がある程度ととのってからくみたてようとかんがえて,これまでくみたてていなかった. きちんと製本までした くみたてマニュアルがついていたのだが,心配していたとおり, みつからなくなった. Reprap なので関連資料は Web 上に多数あり,それでだいたいの ことはわかる.それらをたよりに,くみたてていった.

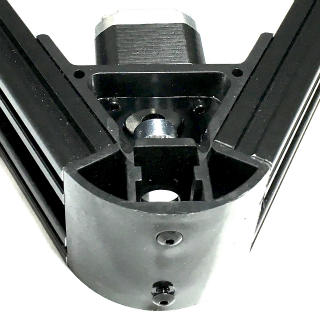

[3 軸モータ] ネジはみな 6 角ネジであり,しめにくい. とくに,3 軸 (x, y, z) のモータのネジは正面からしめられないようになっているので,6 角レンチで 60° ずつしめていくしかない. とてもてまがかかる. Reprap の本来の設計ではネジの正面にあながあいていて,連続してしめられるようになっているが, このキットではあながないだけでなく,その位置にべつのネジがあるので,あなをあけることもできない. モータをどちらむきにつければよいかも最初はわからず,あとでつけなおすはめになった. しかし,このてもどりは,マニュアルがあればふせげたかもしれない.

IMG_2082part2.jpg IMG_2084_2016.jpg

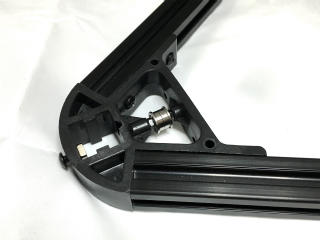

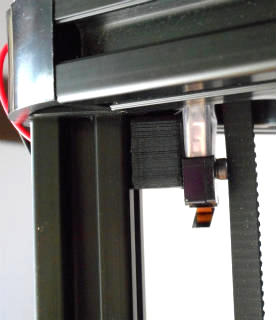

[プーリ] 下端にモータをつけて,上端にはプーリがわりにフランジ・ベアリングをつけるが,そのつけかたも よくわからなかった. とりあえずフランジ・ベアリングを 2 個のナットではさんでつけたが,これではベルトがマイクロスイッチを こすってしまうので,ぐあいがわるいということが,フレームをくみたててベルトをつけたあとでわかった. Web 上のドキュメントでは 1 個のナットと 3 個のワッシャをつけているので,それをためしてみたが, あまりうまくいかない. 結局,2 個のナットを外側にならべることで解決した. しかし,このときワッシャをおとしたことが,あとで手痛いことになる.

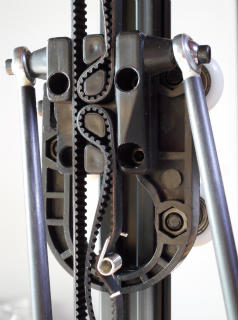

[フレームとベルト] フレームのくみたてはとくにまようことはなかった. ベルトは 1 本しなかなったのですこしまよったが,3 等分すればよかった. ベルトを固定する方法はまようことはなかったが,テンションのかけかたですこしまよった. Reprap の標準はフレーム上端にネジをつけてプーリの位置を調整する方法であり,ネジあなはあるので そうすることもできる. しかし,このキットにはバネがついていた. そのつかいかたがわからなかったが,この製品の写真を Web でさがして,そのバネでベルトをはさめばよい ことがわかった. この方法にしたがってテンションをかけている. Rostock MAX ではテンションがよわかったが,これでうまくテンションがかけられる.

DSCN0187part.jpg DSCN0186part.jpg

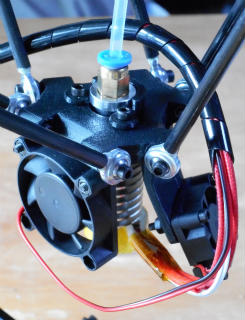

[Effector (プリント・ヘッド)] プリント・ヘッドとその駆動部のくみたても,とくに問題はなかった. Rostock MAX ではプリント・ヘッドのなかに断熱材として PTFE (テフロン) というプラスティックが はいっているが,それが 260° をこえるととけることがしばしば問題となった. Kossel では冷却フィンをつけた金属だけでそれを構成することによって,ポリカーボネートなど,より高温を 必要とする材料がつかえるようになっている. ポリカーボネートはまえからつかいたくて,すでに買ってあるが,Rostock MAX ではあまりうまく いかないので,これまでほとんどつかっていなかった.

DSCN0181part.jpg DSCN0188part.jpg

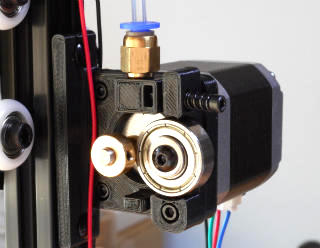

[エクストルーダ] エクストルーダをどうくみたてればよいかも,菜署はわからなかった. Reprap のドキュメントに書いてあるのとはタイプがちがう. Web でおなじタイプのものの写真をみて,ようやくわかった.

[もう 1 個のスイッチ] デルタ型のプリンタでは x, y, z の上端の位置にマイクロスイッチをつけるが, このキットにはもう 1 個のスイッチがついている. これはどうやら下端を検出するためのもののようだが,どこにつければよいのかがまだわからない.

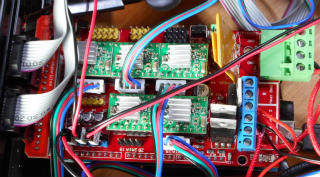

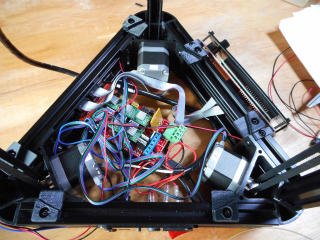

[2 枚の基板とモータ駆動基板] SeeMe CNC の Rostock MAX では 1 枚の基板に表示回路以外のすべてが おさめられたものをつかっていたが,このキットでは Alduino MEGA に 3D 印刷用の基板をかさねてとりつけ, さらにその基板にモータを駆動するちいさな基板 4 個をとりつけるようになっている. モータは 4 個なのに,なぜかこのちいさな基板がこのキットには 5 個ついている. 理由はわからない. いずれにしても,まえの 2 枚のくみあわせかたにはあいまいさがない. モータ基板はどちらのむきにもとりつけられるので注意が必要だが,これも Web 上の写真で確認した.

DSCN0178part.jpg DSCN0177S.jpg

[配線] 配線図は Web にいくつもある. ただし,プログラムによって一部の配線がちがっているから,要注意だ. まだ Anycubic Kossel 用のプログラムとのくみあわせでただしいものがよくわからない.

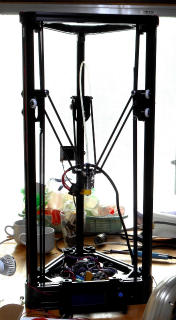

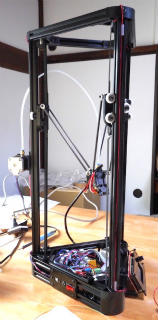

[通電と事故] 配線をよく確認してから通電したところ,ショートしてけむりがでた. これは最悪の事故だ. 原因をしらべると,ワッシャが 1 個,基板にのっていた. 基板をはずしてしらべると,煙をだしたのはレギュレータのようだった. レギュレータ以外がほんとうに無事かどうかもわかっていないが,レギュレータに関しては交換法を 書いた Web ページがみつかったので,それを参考にして修理するつもりだ. 交換用のレギュレータがとどくまではおやすみだ.

DSCN0174part.jpg DSCN0175Spart.jpg

2016-8-18 追記: ショートした原因はワッシャではなかったかもしれない. 後日もう一度,同様の事故をおこしたが,その原因はあきらかにワッシャではない.
