穴ができないぎりぎりの 「ゆらぎ印刷」

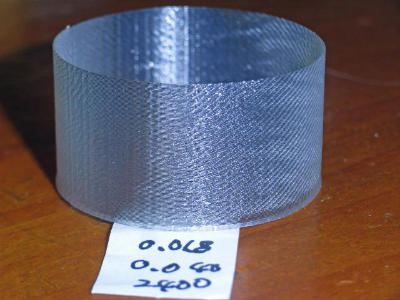

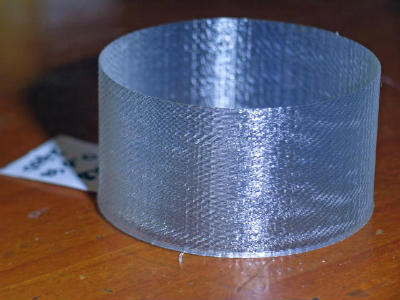

「ゆらぎ印刷」 で,穴ができないぎりぎりのところをためしてみた. 穴はなくてもストライプ状のもようができる. ストライプとクロスする波もでる. ゆっくり印刷しても円筒形だと縦線がきえないところがきたないが,それをのぞくと,この淡いかたちはうつくしい.

パラメタは層厚 h = 0.18 mm,フィラメント断面積 c = 0.04 mm2, ヘッドの移動速度は 2400 mm/min. まずはストライプ.


それから波.


それぞれを拡大してみる.

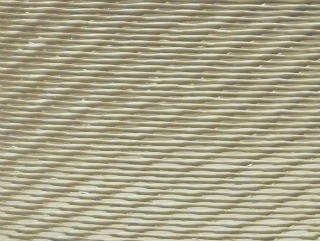

holeLessStripes.jpg holeLessStripes3.jpg

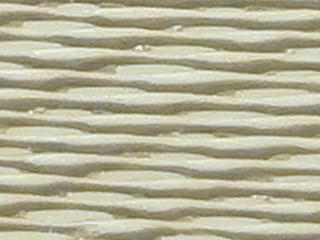

右上の写真は左上の一部をさらに拡大したものだ. 顕微鏡写真のようだが,7000 円くらいのやすいカメラでとった画像だ.

holeLessStripesAndWaves.jpg holeLessStripesAndWaves2.jpg

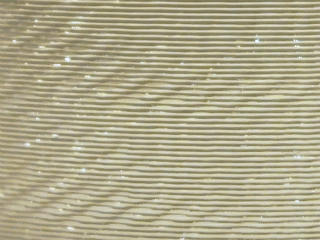

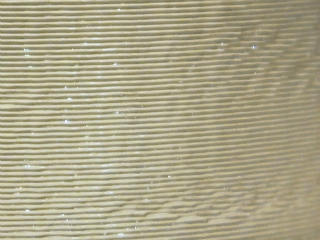

上の 2 枚はことなる場所をうつしたものだ. 右の写真は波というよりは,しわにちかい.
