ステッピング・モーターの内部をみた

Printrbot+ のステッピング・モーターが内部で断線しているのではないかとうたがって,内部をみてみた. ステッピング・モーターを分解してみるのはこれがはじめてだ. 精密につくられてはいるが,おもっていたよりは単純な構造だ.

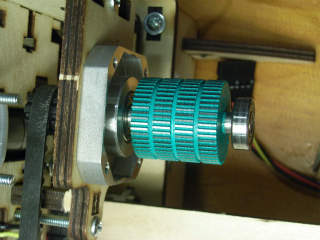

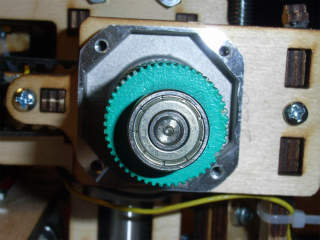

このモーターは Kysan の 42BYGH4803 という機種だ. NEMA17 のモーターのなかではかなり強力なほうだ. 分解するとき,回転子と固定子とががっちりくみあわさって,なかなかはずれなかった. まずは回転子の写真を 2 枚ならべる.

RIMG1417.jpg RIMG1421.jpg

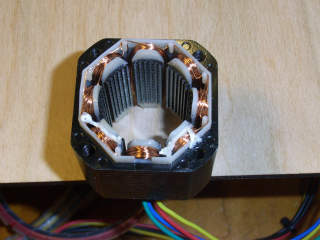

つぎは固定子の写真だ. 断線していないかどうかをたしかめたかったが,リード線が内部からでているので確認できなかった.


これで価格は $15 以下だ (Printrbot+ のサイトではバラ売りで $20 だ). 単純な構造だからこの価格で売れるのだろう.
